1、 最大振荡功率 : 25KVA
2、 最大输入功率 : 15KW
3、 振荡频率 : 30—80KHZ
4、 输入电压 : 三相 380V, 50 或 60HZ
5、 冷却水要求 : 0.2Mpa,4 ～ 5 L/min
6、 负载持续率 : 80%
7、 自动控制型的计时功能 :
加热时间、保温时间、冷却时间 : 1—99 秒

8、 分体式主 — 分机连线长度 : 2 米
9、 重量和体积

因焊接一般是在二工件之间进行的一种表面、表层的熔接、渗透工艺,以实现合二为一的目的.所以,在焊接过程中无需对工件进行深层加热和整体加热.只对工件进行表层加热和局部加热,不但可以明显地提高焊接速度,节省成本,而且还能有效地改善焊接质量,减轻氧化、硫化、脱碳、变色、变形及硬度影响等.

高频机的功率选择主要视工件的材质、尺寸、形状及速度要求等因素.同样规格的工件,铁质功率可选小一点,不锈钢略大一些,铜质要更大一些;同样材质的工件当然是尺寸大的所需功率大,尺寸小的所需功率小;被焊接部位及形状也会对功率的选择有影响,散热速度越快要求功率越大;需要的焊接速度越快功率也越大;等等.

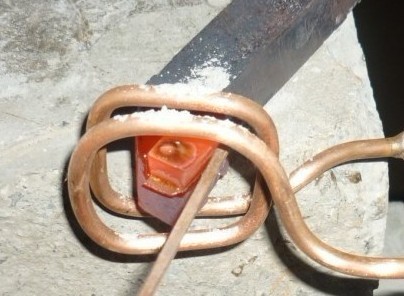

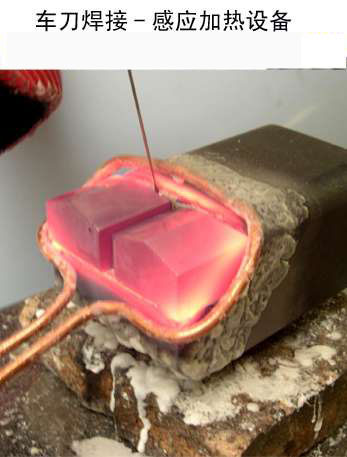

一般常规尺寸的车刀焊接可选15KW机,工作量很大的应选25KW机.铣刀的焊接多选25KW以上机,,较小刀片的逐一焊接时也可选用15KW机.

对于铣刀、钻头的多刀片同时焊接时,其功率不可太小.否则不但焊接速度较慢,焊接质量也较差.在对钨钢等材质刀头焊接后,应采用烘箱保温或石灰保温等慢冷方式.否则刀片、刀头易裂、易断.无特别需要一般高频焊机无需设置温控电路,

一是焊接温度很容易人为掌握。

二是高频方式焊接速度较快,温控没有太大的必要。

三是温度取样存在一定的偏差.很多原来设想采用温控方式的厂家,最终在实际应用于中多数都无需使用.熟练的工人完全可以掌握和控制每个焊接件的温度和质量。
