佛山伟迪生精密机电有限公司主营产品有：熔炼炉，熔铜炉，熔金炉，熔铝炉，熔银炉、

高频焊接机，高频退火机，淬火机，中频锻造透热炉，感应加热设备，金属打标机，电动

刻字笔，攻丝机，麻花钻头轧制机，现有设备四大类规格60余种；产品被广泛应用于金属

产品制造与加工行业。

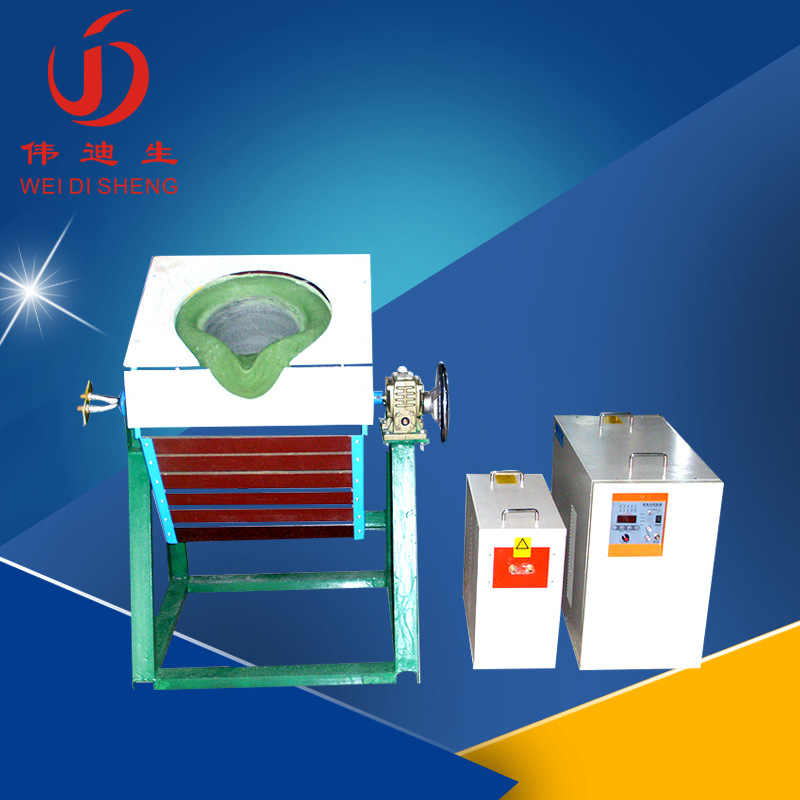

 中频感应熔炼炉 主要特点：

（1） WDSZ系列中频电源，结构上采用并联谐振，控制上采用我公司第四代逆变控制技

术，采用IGBT为主要功率器件。

（2） 频率范围大，从200HZ—20KHZ，可根据具体加热工件的大小或透热的深度要求

进行匹配，适应范围大。

（3） 采用传统的中频并联谐振结构，负载匹配简单，设备效率高且利用率高。

（4） 采用我公司第四代逆变控制技术，全软开关精密控制，设备工作可靠性高，维修率

低。

 中频加热设备的结构特点：

WDSZ中频系列设备全部采用并联谐振电路，根据应用场合不同，可选择直接输出或用中

频变压器输出，基本结构有以下 ：

结构一：中频电源 + 补偿电容箱 + 中频感应圈

这种结构最为常用，如中频锻造炉、中频熔炼炉等都采用这种结构，设备简单，损耗低

工作效率高，且制造成本低。

这种结构时，感应圈比较长，通常要用3米—10米长的铜管绕制。由于中频电源直接输

出，所以感应圈上电压最高为550V，且不与主电隔离，所以感应圈必须良好绝缘，不能

直接暴露在外；

WDSZ 系列中频电源的工作原理

WDSZ系列中频电源采用IGBT功率器件和我公司第四代变流控制技术—并联谐振基础上

的双调控变流控制技术。在这种技术中，功率和变频独立调控，采用IGBT开关器件和非

晶态电感构成高频斩波电路调节功率，采用IGBT并联谐振及频率自动跟踪技术获得精确

的软开关控制逆变过程，使设备在大功率下的工作可靠性大大提高，使得设备在大功率领

域得到了发展，100%设备暂载率得以实现。

​
​

​​
